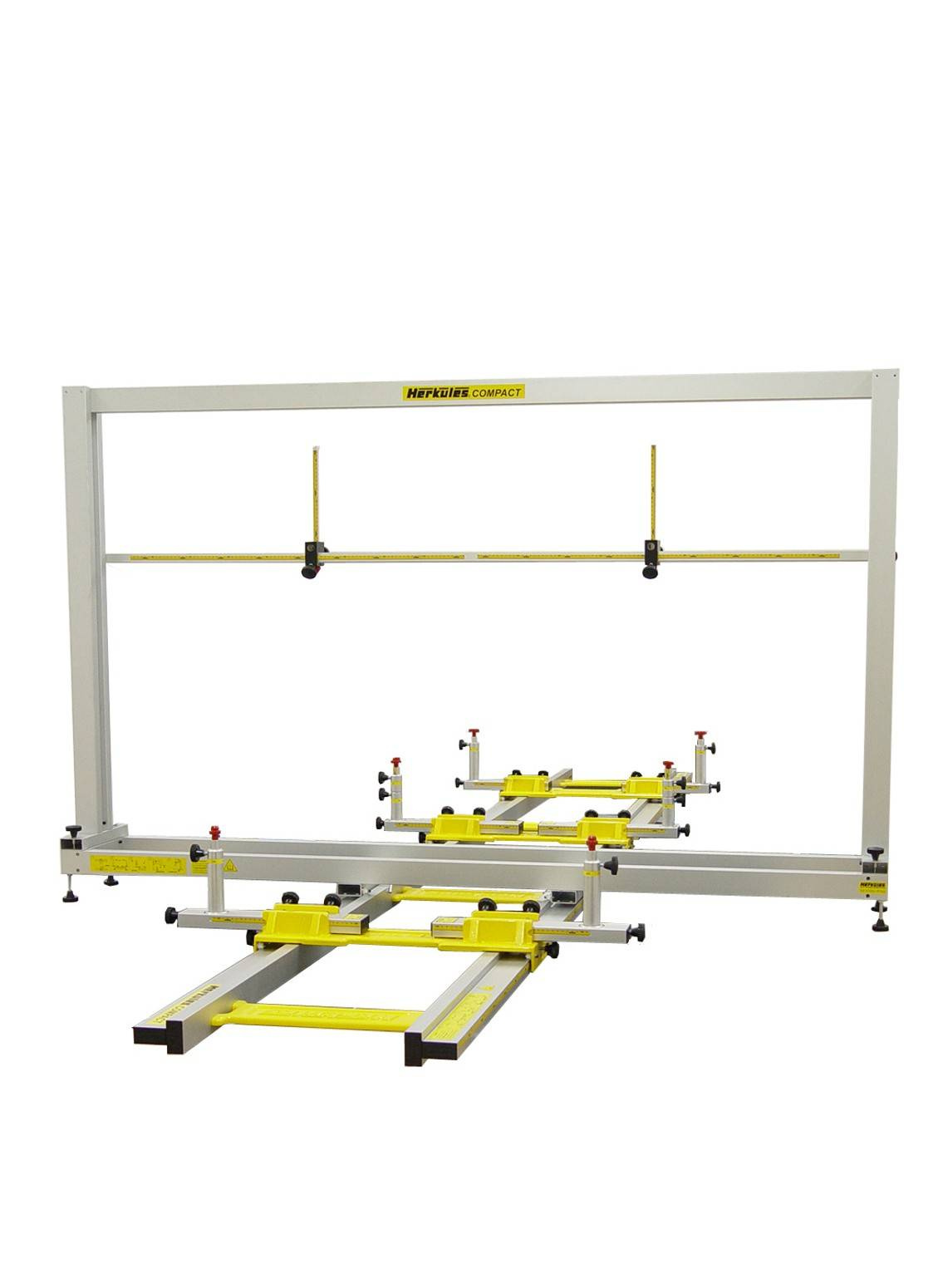

Herkules Compact +

Herkules Compact +, jest mechanicznym systemem pomiarowym do kontroli wymiarów karoserii samochodów osobowych i dostawczych, umożliwiającym jednoczesny pomiar ośmiu punktów pomiarowych.

„COMPACT +”, może być stosowany jako wyposażenie wszystkich typów ram naprawczych HERKULES, jak i ram naprawczych innych producentów. System COMPACT+, może być również stosowany niezależnie. Wózki pomiarowe wykonane są z odlewów aluminiowych zaopatrzonych w rolki teflonowe na łożyskach ślizgowych. Zastosowanie teflonu na rolki, zapewnia praktyczną ich nieścieralność, co daje gwarancję długotrwałej pracy bez zmiany parametrów układu jezdnego. Ramiona pomiarowe wykonane są z anodowanych zamkniętych profili aluminiowych. Rama (bramka) pomiarowa urządzenia, wykonana jest z anodowanych zamkniętych profili aluminiowych, zapewniających lekkość całej konstrukcji, jednocześnie gwarantując duży stopień sztywności, dający dużą stabilność parametrów systemu.

Wymagany prześwit pomiędzy podparciem prowadnicy a mocowaniem progów wynosi: 250 mm.
Minimalna szerokość prowadnicy z wózkiem pomiarowym wynosi: 650 mm.

Skład podstawowy:

• prowadnica pomiarowa,
• 1 bramka Mc Phersona,
• 3 wózki i elementy pomiarowe,
• 1 baza kart pomiarowych,
• 1 zestaw końcówek pomiarowych,
• 1 zestaw tulei pomiarowych,
• 1 zestaw czujników,
• 1 tablica systemowa,
• 1 przedłużki poprzeczne.

Wymiary:

• długość prowadnicy pomiarowej 4000 mm,
• szerokość bramki Mc Person’a 2000 mm,
• wysokość bramki 1200 mm,
• masa całkowita 45 kg.

Zakresy pomiarowe:

• wzdłużny 0-3900 mm,
• poprzeczny 0-1700 mm,
• pionowy 0-740 mm.

Dokładność pomiaru:

• Max. +/- 1 mm,
• Podziałka: 1 mm.

Specyfikacja szczegółowa:

1. Prowadnica pomiarowa
   Prowadnica wykonana jest z wysokogatunkowych stopów aluminium. Konstrukcja oparta jest na odlewach aluminiowych spełniających rolę korpusów łączących. Wzdłuż prowadnicy umieszczona jest podziałka pomiarowa.
2. Wózki pomiarowe
   Wózki pomiarowe wykonane są jako odlewy aluminiowe poddane precyzyjnej obróbce mechanicznej. W gniazdach wózków mocowane są przesuwne ramiona pomiarowe, w których to umieszcza się pionowe elementy pomiarowe: tuleje i czujniki.
3. Bramka Mc Phersona
   Bramka Mc Phersona wykonana jest z wysokogatunkowych zamkniętych kształtowników aluminiowych w kształcie pionowej ramy, ustawianej na prowadnicy pomiarowej.
